Optimización de espacio en giros de tuberías con conexión rápida Tri Clamp

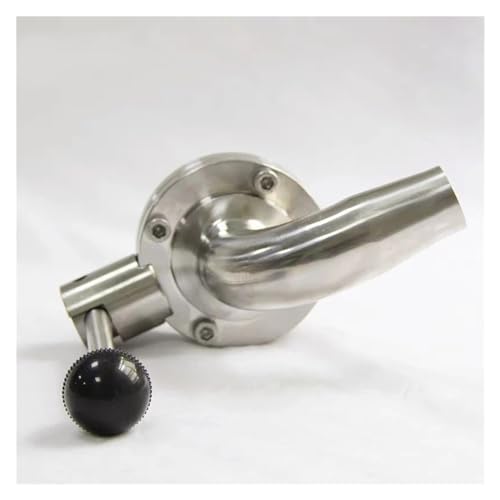

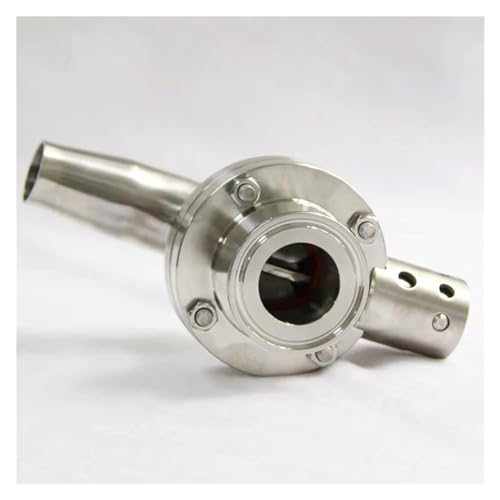

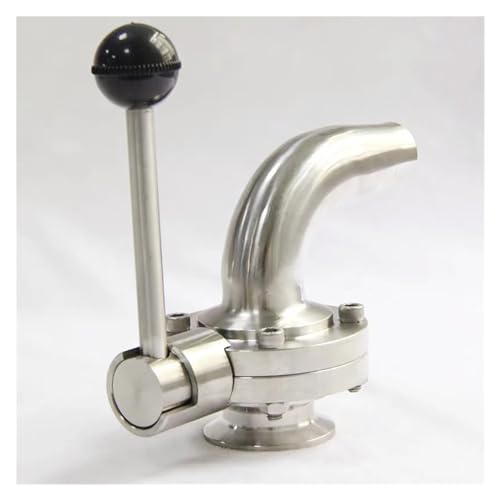

Cuando el diseño de una planta exige un cambio de dirección de flujo justo en el punto de control, el espacio se convierte en el mayor desafío. Esta pieza de un solo lado con codo está desarrollada específicamente para responder a esta necesidad geográfica dentro de las redes de tuberías de 51mm. Al colocar el mecanismo de mariposa directamente en el ángulo de giro, se reduce drásticamente la longitud física de la sección de control, permitiendo diseñar instalaciones mucho más compactas y eficientes.
Control preciso y seguro en entornos de producción limpia
La acción de corte de la mariposa permite detener el paso de fluidos de manera inmediata. Fabricada enteramente en acero inoxidable SS304, es la elección adecuada para el manejo de agua purificada, fluidos de proceso y soluciones que requieran una higiene rigurosa. El acoplamiento mediante abrazadera Tri Clamp de 2 pulgadas asegura que cualquier operador pueda desmontar la pieza para su inspección visual sin necesidad de herramientas pesadas o personal especializado.
Tabla de dimensiones operativas
| Elemento de Diseño | Valor de Diseño |
|---|---|
| Diámetro del extremo de codo | 51mm de diámetro exterior |
| Lado de acoplamiento | Brida para abrazadera de 2 pulgadas |
| Material del sello interno | Elastómero de alta resistencia térmica |
| Material del cuerpo | Acero inoxidable tipo SS304 |
